Linux-Internals

Interprozess- und Netzwerkkommunikation (Kernel 2.4)

Stephan Uhlmann <su@su2.info>
15.02.2002

Copyright 2002 Stephan Uhlmann

Permission is granted to copy, distribute and/or modify this document under the terms of the GNU Free Documentation License, Version 1.1 or any later version published by the Free Software Foundation; with no Invariant Sections, no Front-Cover Texts and no Back-Cover Texts. A copy of the license is included in the section entitled "GNU Free Documentation License".

0

Interprozesskommunikation

1. Primitive Kommunikation
   1. Lock files
   2. File locks
2. Pipes
3. Named Pipes
4. System V IPC
   1. Semaphoren
   2. Message queues
   3. Shared memory
5. IPC mit Sockets

1

Lock files

• benutzt bestehende Mechanismen des VFS
• Prozess legt lock file an, um Belegung einer Ressource zu signalisieren
• Beispiel: Locking des Mailspools durch SMTP-/POP3-Server
• 1:n Beziehung
• für Datenaustausch ungeeignet

1

File locks

• benutzt bestehende Mechanismen des VFS
• Prozess lockt existierende Datei, um Belegung einer Ressource zu signalisieren
• gelockte Datei kann die gemeinsam genutzte Ressource sein (Datenaustausch)
• flock() (4.4BSD), lockf() (POSIX) und fnctl() (beides).
• 1:n Beziehung
• für Datenaustausch geeignet

1

Pipes

• ls -la | more
• int pipe(int filedes[2]); -> Inode mit 2 Dateideskriptoren (lesen&schreiben)
• Shell: erzeugt Pipe und 2x fork()
• Kindprozesse kopieren per dup2(int oldfd, int newfd) die jeweiligen Pipe-Dateidesktiptoren auf die Standardeingabe (fd 0) bzw. Standardausgabe (fd 1)
• Kindprozesse starten die Programme (ls, more)

1

Pipes

• im Kernel: im VFS ein inode und zwei file Objekte
• inode->u verweist auf ein struct pipe_inode_info [include/linux/pipe_fs_i.h]

1

struct pipe_inode_info {
  wait_queue_head_t wait;
  char *base;
  unsigned int len;
  unsigned int start;
  unsigned int readers;
  unsigned int writers;
  unsigned int waiting_readers;
  unsigned int waiting_writers;
  unsigned int r_counter;
  unsigned int w_counter;
};

1

Pipes

• Zugriff über normale read() und write() Systemaufrufe
• Im Kernel: pipe_read() und pipe_write() [fs/pipe.c]
• POSIX: bis 4 kB (PIPE_BUF [include/linux/limits.h]) atomar
• Pipe-Dateideskriptoren können von mehreren Prozessen genutzt werden, effektiv aber nur Datenaustausch zwischen 2 Prozessen -> 1:1

1

Named Pipes

• Nachteile Pipes: Prozesse müssen vom selben Elternprozess abstammen, Lebensdauer beschränkt auf die Lebensdauer der Prozesse
• mkfifo Name, Systemaufruf: mknod(), Kernel: Device anlegen
• ls -la > fifo
• more fifo
• Zugiff: wie normale Pipes
• auch hier effektiv nur 1:1 Kommunikation

1

System V IPC

• aus System V Unix Variante (<->BSD), kein POSIX Standard
• erlauben Rechtevergabe

struct kern_ipc_perm {
  key_t key;    /* Schlüssel */
  uid_t uid;    /* UID Eigentümer */
  gid_t gid;    /* GID Eigentümer */
  uid_t cuid;   /* UID Erzeuger */
  gid_t cgid;   /* GID Erzeuger */
  mode_t mode;  /* Zugriffsmodus */
  unsigned long seq;  /* Sequenznummer */
};

1

Semaphoren

• Speicherbereich der von Prozessen atomar abgefragt und verändert werden kann
• int semget ( key_t key, int nsems, int semflg ) -> erzeugt Semaphoren-Array (struct sem_array [include/linux/sem.h])

1

struct sem_array {
  struct kern_ipc_perm sem_perm;        /* permissions .. see ipc.h */
  time_t sem_otime;                     /* last semop time */
  time_t sem_ctime;                     /* last change time */
  struct sem *sem_base;                 /* ptr to first semaphore in array */
  struct sem_queue *sem_pending;        /* pending operations to be processed */
  struct sem_queue **sem_pending_last;  /* last pending operation */
  struct sem_undo *undo;                /* undo requests on this array */
  unsigned long sem_nsems;              /* no. of semaphores in array */
};

1

Semaphoren

• eine einzelne Semaphore wird durch die struct sem implementiert:
  struct sem {
  int semval; /* current value */
  int sempid; /* pid of last operation */
  };
• Zugriff über den Systemaufruf
  int semop ( int semid, struct sembuf *sops, unsigned nsops )
• eine Operation auf einer Semaphore:
  struct sembuf {
  unsigned short sem_num; /* semaphore index in array */
  short sem_op; /* semaphore operation */
  short sem_flg; /* operation flags */
  };
• ``undo''-Funktion: negierte Operationen in der struct sem_undo
• n:m Kommunikationsbeziehung, aber kein Datenaustausch

1

Message queues

• Verschicken von ``Nachrichten''
• mit Typkennzeichnung
• Erzeugen einer message queue mit dem Systemaufruf
  int msgget ( key_t key, int msgflg )
• Im Kernel: struct msg_queue [ipc/msg.c]

1

struct msg_queue {
  struct kern_ipc_perm q_perm;
  time_t q_stime;          /* last msgsnd time */
  time_t q_rtime;          /* last msgrcv time */
  time_t q_ctime;          /* last change time */
  unsigned long q_cbytes;  /* current number of bytes on queue */
  unsigned long q_qnum;    /* number of messages in queue */
  unsigned long q_qbytes;  /* max number of bytes on queue */
  pid_t q_lspid;           /* pid of last msgsnd */
  pid_t q_lrpid;           /* last receive pid */

  struct list_head q_messages;
  struct list_head q_receivers;
  struct list_head q_senders;
};

1

Message queues

• Elemente von q_messages:
  struct msg_msg {
  struct list_head m_list;
  long m_type;
  int m_ts; /* message text size */
  struct msg_msgseg* next;
  /* the actual message follows immediately */
  };
• ssize_t msgrcv ( int msqid, struct msgbuf *msgp, size_t msgsz, long msgtyp, int msgflg )
• int msgsnd ( int msqid, struct msgbuf *msgp, size_t msgsz, int msgflg )

1

Message queues

• eine Nachricht:
  struct msgbuf {
  long mtype; /* type of message */
  char mtext[1]; /* message text */
  };
• Zugriff auf eine message queue zwar von mehreren Prozessen möglich, Datenaustausch jedoch 1:1, gelesene Nachrichten werden sofort aus der message queue entfernt

1

Shared memory

• gemeinsame Speicherbereiche verschiedener Prozesse
• schnellste Form von IPC
• keine Synchronisation
• Erzeugen eines shares memory Bereichs:
  int shmget(key_t key, int size, int shmflg)
• im Kernel: struct shmid_kernel [ipc/shm.c]

1

struct shmid_kernel /* private to the kernel */
{
  struct kern_ipc_perm shm_perm;
  struct file * shm_file;
  int id;
  unsigned long shm_nattch;
  unsigned long shm_segsz;
  time_t shm_atim;
  time_t shm_dtim;
  time_t shm_ctim;
  pid_t shm_cprid;
  pid_t shm_lprid;
};

1

Shared memory

• shm_file: eine ``unlinked'' (nicht sichtbare) Datei im FS (shmfs gemountet unter /dev/shm/)
• Zugriff über:
  void *shmat ( int shmid, const void *shmaddr, int shmflg )
  int shmdt ( const void *shmaddr)
  Zuordnen des shared memory Segments zum eigenen Datensegment (``attach'')
• shared memory kann von beliebig vielen Prozessen benutzt werden -> n:m Kommunikationsbeziehung

1

ipcs / ipcrm

han: # ipcs
--- Shared Memory Segments ----
key       shmid  owner   perms  bytes    nattch status
0x00000000 512   root    600    1056768   3      dest
0x00000000 513   wwwrun  600    46084     3      dest
0x74b8f640 514   oracle  640    374599680 14
0xd06f7024 515   oracle  640    255062016 10
0x91b0e5f8 516   oracle  640    143319040 11
--- Semaphore Arrays ----
key       semid  owner   perms  nsems  status
0x06999a36 1536  oracle  640     154
0x052b3e16 3073  oracle  640     154
0x0699aa36 4610  oracle  640     154
--- Message Queues ----
key       msqid  owner   perms  used-bytes   messages
han: #

1

IPC mit Sockets

• spezielle Variante der Sockets: Unix-Domain-Sockets
• gleiche Arbeitsweise wie normale Sockets
• AF_UNIX o. AF_LOCAL beim socket() Aufruf angeben
• Bei connect() Angabe eines struct sockaddr_un statt normalerweise struct sockaddr

1

IPC mit Sockets

• [include/linux/un.h]
  #define UNIX_PATH_MAX 108

  struct sockaddr_un {
  sa_family_t sun_family; /* AF_UNIX */
  char sun_path[UNIX_PATH_MAX]; /* pathname */
  };
• Dateiname repräsentiert den Socket im Dateisystem
• Socket kann von vielen Prozessen genutzt werden, Datenaustausch jedoch nur 1:1

1

Zusammenfassung der
Kommunikationsbeziehungen

IPC-Art	Beziehung	Datenaustausch
Lock files	1:n	nein
File locks	1:n	ja
Pipes	1:1	ja
Named Pipes	1:1	ja
Semaphoren	n:m	nein
Message queues	1:1	ja
Shared memory	n:m	ja
Sockets	1:n	ja

1

Netzwerkkommunikation

• BSD-Socket
• INET-Socket
• TCP/UDP
• IP
• Netzwerkgeräte

1

1

BSD-Socket

• Schnittstelle für Programmierer: C-Bibliothek
  int socket(int domain, int type, int protocol);

int bind(int sockfd, struct sockaddr *my_addr, socklen_t addrlen);

int listen(int s, int backlog);

int connect(int sockfd, const struct sockaddr *serv_addr, socklen_t addrlen);

int accept(int s, struct sockaddr *addr, socklen_t *addrlen);

int send(int s, const void *msg, size_t len, int flags);

int sendto(int s, const void *msg, size_t len, int flags, const struct sockaddr *to, socklen_t tolen);

int recv(int s, void *buf, size_t len, int flags);

int recvfrom(int s, void *buf, size_t len, int flags, struct sockaddr *from, socklen_t *fromlen);

int getsockopt(int s, int level, int optname, void *optval, socklen_t *optlen);

int setsockopt(int s, int level, int optname, const void *optval, socklen_t optlen);

1

BSD-Socket

• ein Socket im Kernel: struct socket [include/linux/net.h]

struct socket {
  socket_state state;

  unsigned long flags;

  struct proto_ops *ops;

  struct inode *inode;
  struct fasync_struct *fasync_list;
  struct file *file;

  struct sock *sk;

  wait_queue_head_t wait;
  short type;

  unsigned char passcred;

};

1

struct sk_buff {
  struct sk_buff * next;       /* Next buffer in list */
  struct sk_buff * prev;       /* Previous buffer in list */
  struct sk_buff_head * list;  /* List we are on */
  struct sock *sk;             /* Socket we are owned by */
  struct timeval stamp;        /* Time we arrived */
  struct net_device *dev;      /* Device we arrived on/are leaving by */

  /* Transport layer header */
  union {
    struct tcphdr *th;
    struct udphdr *uh;
    struct icmphdr *icmph;
    struct igmphdr *igmph;
    struct iphdr *ipiph;
    unsigned char *raw;
  } h;

  /* Network layer header */
  union {
    struct iphdr *iph;
    struct ipv6hdr *ipv6h;
    struct arphdr *arph;
    struct ipxhdr *ipxh;
    unsigned char *raw;
  } nh;

  /* Link layer header */
  union {
    struct ethhdr *ethernet;
    unsigned char *raw;
  } mac;
 ...
  struct dst_entry *dst;

  unsigned int truesize;  /* Buffer size */
  unsigned char *head;    /* Head of buffer */
  unsigned char *data;    /* Data head pointer */
  unsigned char *tail;    /* Tail pointer */
  unsigned char *end;     /* End pointer */
 ...
};

1

BSD-Socket

• die in [net/socket.c] implementierten Funktionen greifen über den ops Eintrag des struct socket auf die Funktionen der INET-Socket Schicht zu

1

INET-Socket

• AF_INET Adressfamilie (TCP/IP)
• wichtigste Struktur: struct sock [include/net/sock.h] (gekürzt)

1

struct sock {
  __u32 daddr;
  __u16 dport;
  __u32 saddr;
  __u16 sport;

  struct sk_buff_head receive_queue;

  struct sk_buff_head write_queue;

struct proto *prot;

 union {
    struct tcp_opt af_tcp;
    struct raw_opt tp_raw4;
    struct raw6_opt tp_raw;
    struct spx_opt af_spx;
  } tp_pinfo;

  union {
    struct unix_opt af_unix;
    struct inet_opt af_inet;
    struct atalk_sock af_at;
    struct ipx_opt af_ipx;
    ...
  } protinfo;

  ...
};

1

INET-Socket

• Funktionen der AF_INET Adressfamilie implementiert in [net/ipv4/af_inet.c]

inet_stream_connect(struct socket *sock, struct sockaddr * uaddr, int addr_len, int flags);

inet_dgram_connect(struct socket *sock, struct sockaddr * uaddr, int addr_len, int flags); extern inet_accept(struct socket *sock,

inet_listen(struct socket *sock, int backlog);

inet_accept(struct socket *sock, struct socket *newsock, int flags);

inet_recvmsg(struct socket *sock, struct msghdr *ubuf, int size, int flags, struct scm_cookie *scm);

inet_sendmsg(struct socket *sock, struct msghdr *msg, int size, struct scm_cookie *scm);

inet_shutdown(struct socket *sock, int how);

inet_setsockopt(struct socket *sock, int level, int optname, char *optval, int optlen);

inet_getsockopt(struct socket *sock, int level, int optname, char *optval, int *optlen);

1

INET-Socket

• diese Funktionen werden aus der BSD-Socket Schicht aus aufgerufen
• rufen ihrerseits über den prot Eintrag der struct sock Funktionen der jeweiligen Transportschicht auf

struct proto {
  int (*connect)(struct sock *sk, struct sockaddr *uaddr, int addr_len);
  int (*setsockopt)(struct sock *sk, int level, int optname, char *optval, int optlen);
  int (*getsockopt)(struct sock *sk, int level, int optname, char *optval, int *option);
  int (*sendmsg)(struct sock *sk, struct msghdr *msg, int len);
  int (*recvmsg)(struct sock *sk, struct msghdr *msg, int len, int noblock, int flags, int *addr_len);
  int (*bind)(struct sock *sk, struct sockaddr *uaddr, int addr_len);
...
};

1

TCP/UDP

• Transportschicht
• transportiert ``Nachrichten'' nach Art des 4.4BSD message passing system:
  struct msghdr [include/linux/socket.h]

struct msghdr {
 void * msg_name;        /* Socket name */
 int msg_namelen;        /* Length of name */
 struct iovec * msg_iov; /* Data blocks */
 __kernel_size_t msg_iovlen;  /* Number of blocks */
 void * msg_control;     /* Per protocol magic (eg BSD file descriptor passing) */
 __kernel_size_t msg_controllen;  /* Length of cmsg list */
 unsigned msg_flags;
};

1

TCP/UDP

• Funktionen verarbeiten diese ``Nachrichten'' zu Pakete der struct sk_buff
• implementiert in [net/ipv4/udp.c], [net/ipv4/tcp.c], [net/ipv4/tcp_v4.c]

int udp_connect(struct sock *sk, struct sockaddr *uaddr, int addr_len)
int tcp_v4_connect(struct sock *sk, struct sockaddr *uaddr, int addr_len)
int tcp_sendmsg(struct sock *sk, struct msghdr *msg, int size)
int udp_sendmsg(struct sock *sk, struct msghdr *msg, int len)
int tcp_recvmsg(struct sock *sk, struct msghdr *msg, int len, int nonblock, int flags, int *addr_len)
int udp_recvmsg(struct sock *sk, struct msghdr *msg, int len, int nonblock, int flags, int *addr_len)

• benutzen Funktionen der IP-Schicht

1

IP

• allg. ``Paketübermittlungsdienst''
• Paket (struct sk_buff) & Adresse -> Übermittlung
• keine Garantie, dass das Paket ankommt (->TCP)
• wichtige Struktur: struct iphdr [include/linux/ip.h]
• Unterteilung: Empfangen, Weiterleiten, Senden von IP-Paketen

1

struct iphdr {
#if defined(__LITTLE_ENDIAN_BITFIELD)
  __u8 ihl:4,
  version:4;
#elif defined (__BIG_ENDIAN_BITFIELD)
  __u8 version:4,
  ihl:4;
#else
#error "Please fix <asm/byteorder.h>"
#endif
  __u8 tos;
  __u16 tot_len;
  __u16 id;
  __u16 frag_off;
  __u8 ttl;
  __u8 protocol;
  __u16 check;
  __u32 saddr;
  __u32 daddr;
  /*The options start here. */
};

1

IP - Empfangen:

1. Erhalt des Pakets
   int ip_rcv(struct sk_buff *skb, struct net_device *dev, struct packet_type *pt)
   [net/ipv4/ip_input.c], Empfang eines sk_buff vom Netzwerkgerät dev


2. Überprüfen des IP-Headers
   RFC 1122:
   1. angegebene Länge des Paktes gültig?
   2. IP-Versionsnummer korrekt?
   3. IP Checksumme ok?


3. Vergleich der Zieladresse mit der eigenen Adresse
   ip_rcv_finish(struct sk_buff *skb):
   ip_route_input() ?
   lokaler Rechner: int ip_local_deliver(struct sk_buff *skb)
   sonst: int ip_forward(struct sk_buff *skb)


4. Defragmentierung des IP-Pakets
   Fragment? -> zusammen mit anderen Fragmenten defragmentieren
   fehlen Fragmente? -> Fragmentliste
   struct sk_buff *ip_defrag(struct sk_buff *skb) [net/ipv4/ip_fragment.c]


5. Übergabe des Pakets an das nächste Protokoll
   ip_rcv_finish(): skb->dst->input(skb) (Funktions-Zeiger der input Funktion der höheren Transportschicht.

1

IP - Weiterleiten

int ip_forward(struct sk_buff *skb)
[net/ipv4/ip_forward.c]

1. Überprüfen des ttl Feldes im IP-Header
   <=1 ? -> Paket verwerfen, ICMP-Nachricht an Absender


2. Überprüfen des Pakets auf fehlerhaftes/ungewolltes Routing
   (z.B: ''strict routing'' aber Ziel kein Gateway)


3. Kopieren des Paket-Headers
   copy on write des sk_buff Headers (skb_cow() [include/linux/skbuff.h])


4. Setzen/Ändern von IP Optionen
   Aufruf void ip_forward_options(struct sk_buff *skb) [net/ipv4/ip_options.c]


5. Senden
   Aufruf int ip_send(struct sk_buff *skb) (als static inline in [include/net/ip.h] implementiert).
   MTU Grösse überschritten? -> fragmentieren (ip_fragment())
   dann per int ip_finish_output(struct sk_buff *skb) verschicken [net/ipv4/ip_output.c]

1

IP - Senden

1. Erhalt des Pakets

   (z.B. durch Aufruf der Funktion int ip_queue_xmit(struct sk_buff *skb) [net/ipv4/ip_output.c])


2. Ermitteln der Ziel-Route

   Aufruf ip_route_output() [include/net/route.h] -> Netzwerkgerät über das das Paket verschickt werden soll


3. Füllen des IP-Headers

   skb_push() [include/linux/skbuff.h] macht am Anfang des sk_buff Platz für IP-Header -> füllen mit entsprechenden Werten (Quell- und Ziel-Adresse)


4. Fragmentierung des IP-Pakets

   int ip_queue_xmit2(struct sk_buff *skb):
   MTU Grösse überschritten? -> int ip_fragment() [net/ipv4/ip_output.c]


5. Setzen der IP-Checksumme

   void ip_send_check(struct iphdr *iph) [net/ipv4/output.c]


6. Übergabe an das entsprechende Netzwerkgerät

   Aufruf skb->dst->output(skb) -> dev_queue_xmit() des Netzwerkgerätes

1

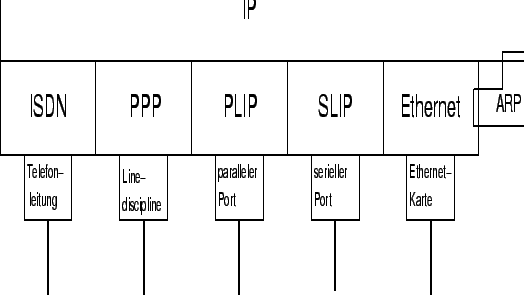

Netzwerkgeräte

• hardwareunabhängige Schnittstelle
• struct net_device [include/linux/netdevice.h] verwaltet ein abstaktes Netzwerkgerät
• Name (eth0), IRQ / IO-Adresse, Hardwareadresse (MAC bei Ethernet), Multicast-, Broadcastadresse, statistische Angaben (# empfangener & gesandter Pakete)

1

Netzwerkgeräte

• Funktionszeiger zur hardwarespezifischen Implementation:
  int (*init)(struct net_device *dev);
  int (*open)(struct net_device *dev);
  int (*stop)(struct net_device *dev);
  int (*hard_start_xmit) (struct sk_buff *skb, struct net_device *dev);
• werden von den hardwareunabhängigen Funktionen [net/core/dev.c] benutzt
• Bsp.: void dev_queue_xmit(struct sk_buff *skb, struct net_device *dev): überprüft ob Netzwerkgerät gerade beschäftigt ist, überträgt Paket entweder sofort per hard_start_xmit() oder trägt es in Liste der noch zu sendenden Pakete des struct net_device ein

1

• ''Linux-Kernel-Programmierung'', Beck, Böhme, Dziadzka, Kunitz, Magnus, Verworner, Addison Wesley, ISBN 3-8273-1144-6
• ''The Linux Kernel'', David A Rusling, http://www.linuxdoc.org/LDP/tlk/
• ''Linux Kernel 2.4 Internals'', Tigran Aivazian, http://www.moses.uklinux.net/patches/lki.html
• ''Interprocess Communication in Unix'', John Shapley Gray, Prentice Hall, ISBN 0-13-186891-8
• Linux IP Networking, Glenn Herrin, http://kernelnewbies.org/documents/ipnetworking/linuxipnetworking.html
• ''Understanding the Linux Kernel'', Daniel P. Bovet, Marco Cesati, O'Reilly
