IPv6 Labor

IPv6 Gateways
(TRT)

Stephan Uhlmann <su@su2.info>
02.10.2002

Copyright (c) 2002 Stephan Uhlmann

Permission is granted to copy, distribute and/or modify this document under the terms of the GNU Free Documentation License, Version 1.1 or any later version published by the Free Software Foundation; with no Invariant Sections, no Front-Cover Texts and no Back-Cover Texts. A copy of the license can be obtained from http://www.gnu.org/licenses/fdl.html.

0

Motivation

• verbinden reine IPv6 Netze mit IPv4 Netzen
• wenn nicht alle Hosts (Server) Dual-Stack fähig sind oder sein sollen (da IPv4 + IPv6 Adressen benötigt werden)
• bester Ansatzpunkt: Router

1

Modelle

• SOCKS64
  - erweitertes SOCKS
• ALGs (Application Layer Gateways)
  - Proxies auf Dual-Stacks
• SIIT (Stateless IP/ICMP Translation Algorithm, RFC 2765)
  - allg. Methode zum Übersetzen von IPv4 und IPv6 Paketen

1

Modelle

• NAT-PT (Network Address Translation / Protocol Translation, RFC 2766)
  - NAT: temp. IPv4 Adresse für IPv4 Traffic, PT == SIIT
  - Linux-Implementation: nat-pt (Electronics and Telecommunications Research Institute, Korea)
• TRT (Transport Relay Translator, RFC 3142)
  - DNS: IPv4 -> spezielle IPv6 Adresse (dummy Prefix), TRT fängt diese ab und setzt sie in IPv4 um
  - Implementation: faith/faithd (BSD), pTRTd (portabel)

1

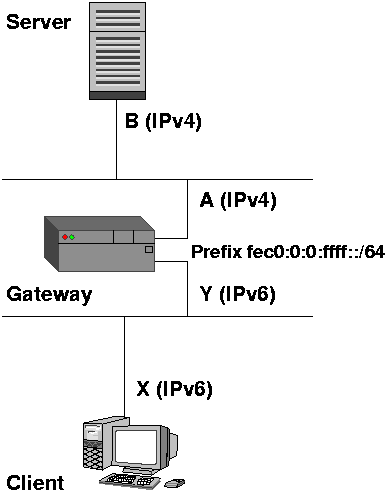

TRT

• RFC 3142
• ähnlich NAT-PT, aber: Transport Layer
• kein Header rewriting sondern ``hartes'' Relaying,
  TRT kappt Verbindung und baut eine zweite zum Zielsystem auf
• benötigt DNS-Proxy

1

1

TRT

• Vorteile
  • einfach zu implementieren und zu verstehen
  • keine Modifikationen an den Hosts notwendig
  • Path MTU discovery / Fragmentation unkomplizierter
    (IPv4 und IPv6 Teile können getrennt betrachtet werden)
  • ALGs können im TRT implementiert werden

1

TRT

• Nachteile:
  • Informationsverlust bei IPv6<->IPv4 (wie bei SIIT)
  • wie NAT-PT: benötigt auch ALGs für NAT-unfreundliche Protokolle (FTP, DNS), IPSec nicht möglich
  • nur IPv6 -> IPv4
  • nur bidirektionale Verbindungen, kein unidirektionaler (Multicast)
  • TRT ist ``stateful'' -> alle Pakete einer Verbinding müssen also über den gleichen TRT gehen (Single Point of Failure)

1

pTRTd

• relayt IPv4 -> fec0:0:0:ffff::/64 (default)
• portable Implementation (eigener IPv6 Stack)
• benötigt TUN/TAP device
  mknod /dev/net/tun c 10 200
  modprobe tun

1

totd

• DNS-Proxy, leitet Anfragen an Forwarder weiter
• Aufgabe: Umwandlung IPv4 Adressen in ``Fake'' IPv6 Adressen
• Bsp.: dig @::1 -p 5005 www.google.com aaaa
  ;; ANSWER SECTION:
  www.google.com. 122 IN AAAA fec0::ffff:0:0:d8ef:2365


1

Praxis

• totd funktioniert gut
• pTRTd ist Alpha, scheint aber in der Grundfunktionalität zu gehen
• Problem:
  [root@bender stephan]# ping6 fec0::ffff:0:0:d8ef:2365
  connect: Cannot assign requested address
• connect() Systemaufruf liefert EADDRNOTAVAIL
• Gelöst durch Verwendung einer ``global scope'' Adresse

1

# ./totd -c totd.conf
# ./ptrtd -p 2001:7a0:101:888::
# ping6 2001:7a0:101:888::1 (zurückgepingt von ptrtd)
# dig @::1 -p 5005 lisa.cs.uni-potsdam.de aaaa

; ANSWER SECTION:
lisa.cs.uni-potsdam.de. 172800 IN AAAA 2001:7a0:101:888::8d59:30de

# ssh -6 -l uhlmann 2001:7a0:101:888::8d59:30de
uhlmann@lisa: >

1

Links

• RFC 3142 (TRT): http://www.ietf.org/rfc/rfc3142.txt
• pTRTd: http://www.litech.org/ptrtd/
• totd: http://www.vermicelli.pasta.cs.uit.no/ipv6/software.html
• Modellvergleich IPv6->IPv4 Gateways: http://web.mit.edu/peilei/www/nats2.htm
